Copper House II / Studio Mumbai: plantas, fotografías y guía de lectura

Publicada el 10 de agosto de 2024 · Revisada el 9 de octubre de 2026

Esta guía reúne los dibujos y las fotografías conservados de Copper House II y propone una forma de relacionarlos: ubicar el patio, los espacios representados y el punto desde el que se toma cada vista.

La obra y su referencia publicada

La publicación de ArchDaily identifica Copper House II como una vivienda de Studio Mumbai en Chondi, India, e incluye una descripción proporcionada por los arquitectos. Se publicó el 16 de abril de 2012; esa fecha corresponde al artículo de referencia.

El texto describe dos volúmenes relacionados por un patio, una cubierta de cobre y elementos que filtran luz y vistas. También explica que una marca de la inundación de 2005 sirvió como referencia de nivel para la losa sobre pilotes. Ese antecedente de diseño no prueba protección frente a cualquier inundación futura.

Referencia y crédito de imágenes en la publicación: cortesía de Studio Mumbai. Sitio del estudio. DP Renders presenta esta lectura de una obra ajena.

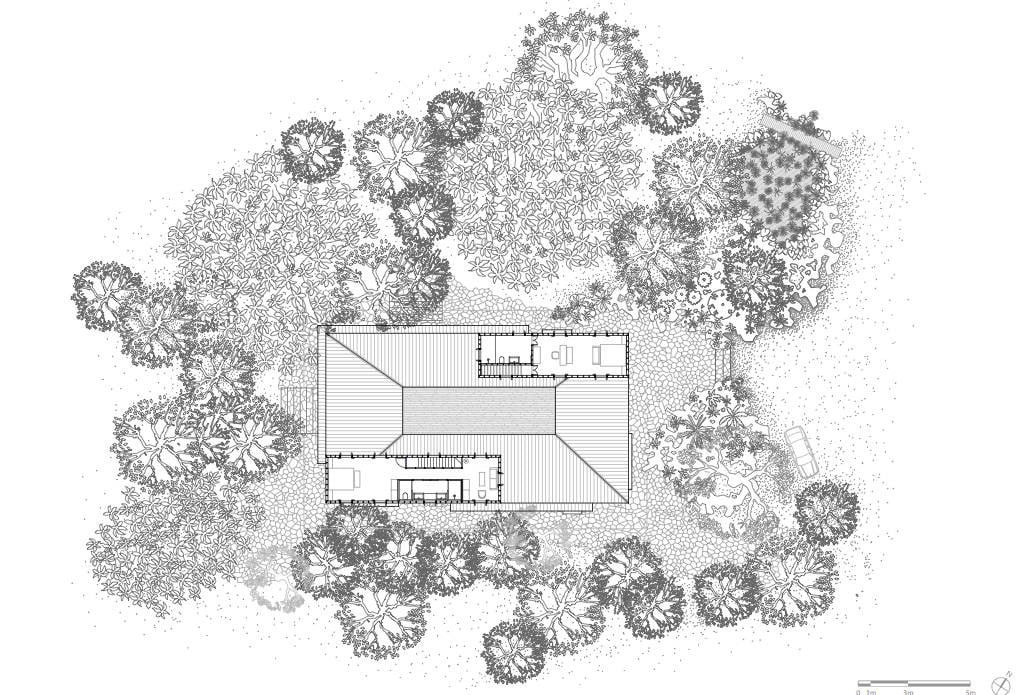

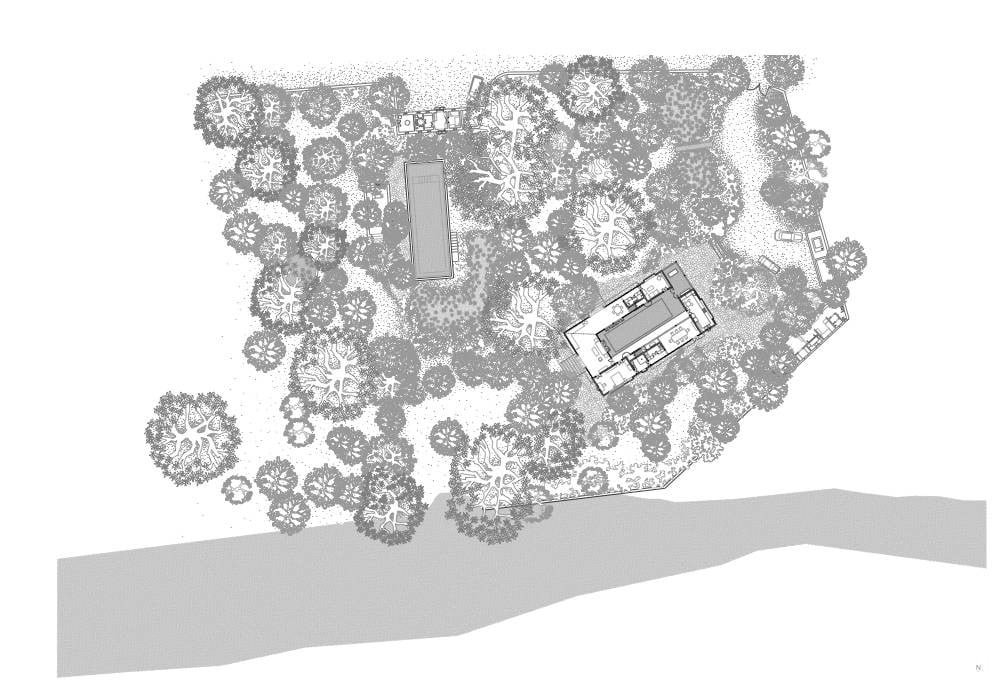

Plantas, implantación y vistas para comparar

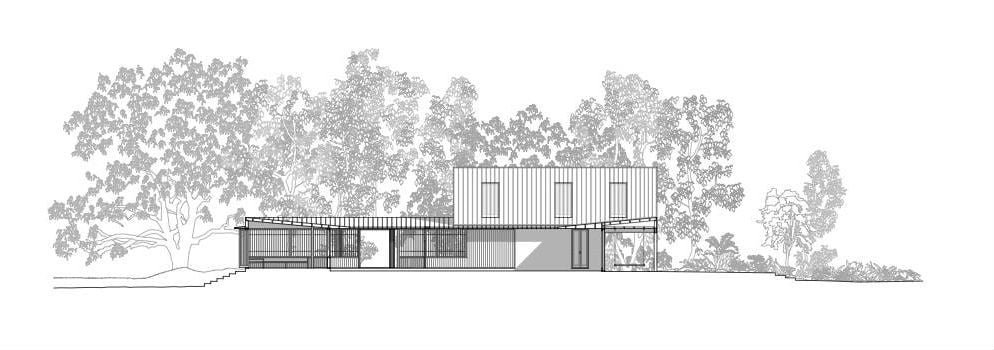

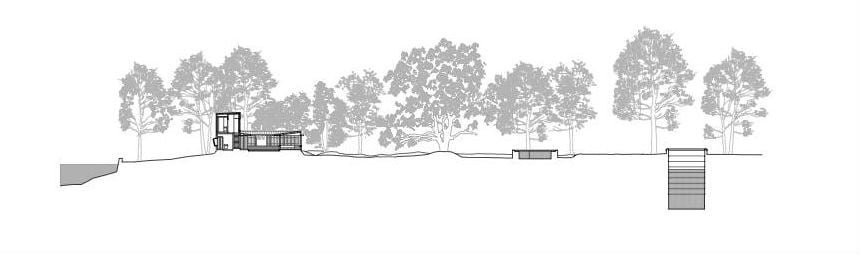

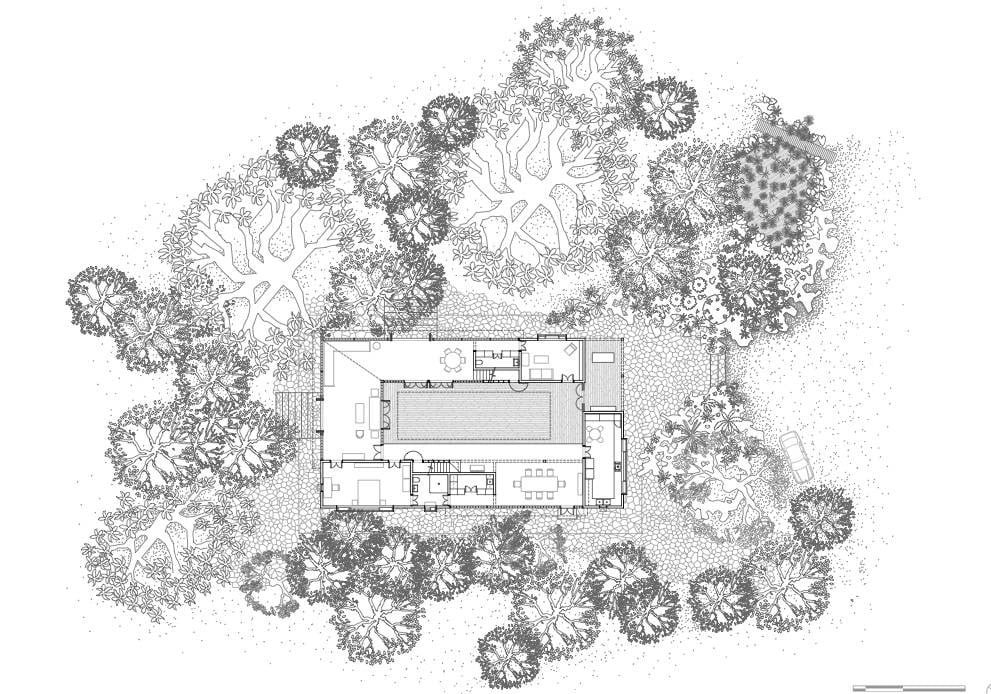

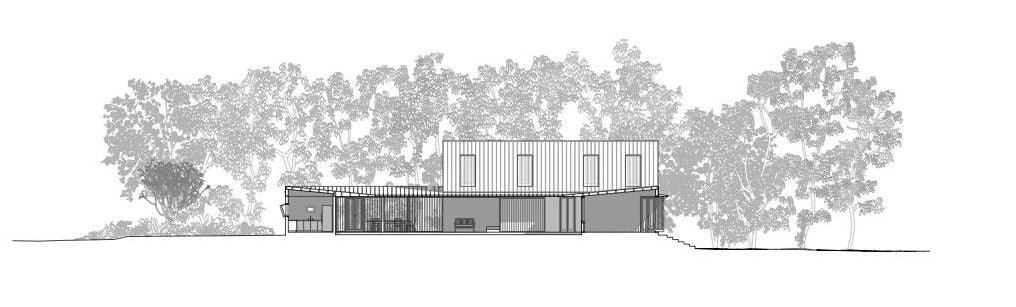

Abrí los archivos completos para ver sus detalles. Los títulos de esta sección describen el contenido visible de los dibujos; no agregan cotas o una fecha de construcción.

Al estudiar una planta, separá muros, aberturas, mobiliario y referencias de vegetación. Compará los niveles antes de suponer que un vacío o una superficie pertenece a un ambiente cerrado. Para tomar medidas precisas, buscá la documentación con cotas o una escala verificable y consultá sus condiciones de uso.

Cómo relacionar una planta con una fotografía

1. Elegí un punto reconocible: una esquina, una abertura o el borde del patio. Buscalo en el dibujo y en la foto.
2. Proponé la posición de la cámara: marcá desde dónde se habría tomado la vista y qué parte del espacio queda fuera de encuadre. Identificá esa posición como interpretación.
3. Comprobá con otra imagen: buscá si el elemento aparece desde el lado opuesto o con otro ángulo. Una coincidencia visual no fija automáticamente una dimensión.
4. Separá el dato de la hipótesis: registrá qué ves en el dibujo, qué ves en la foto y qué necesitarías consultar para resolver una diferencia.

Como práctica, compará la planta con mobiliario y una fotografía del patio. Localizá dos aberturas y anotá qué recorrido querés revisar entre ellas. No deduzcas su ancho a partir del tamaño aparente de un mueble.

Qué observar al mirar luz y materiales

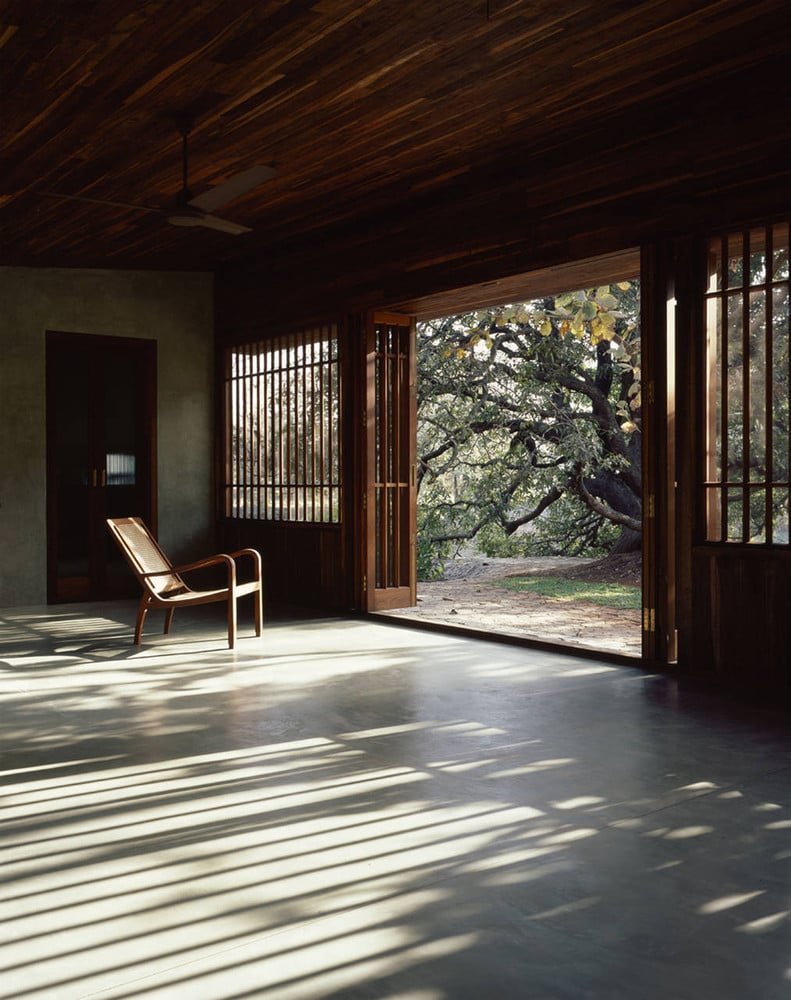

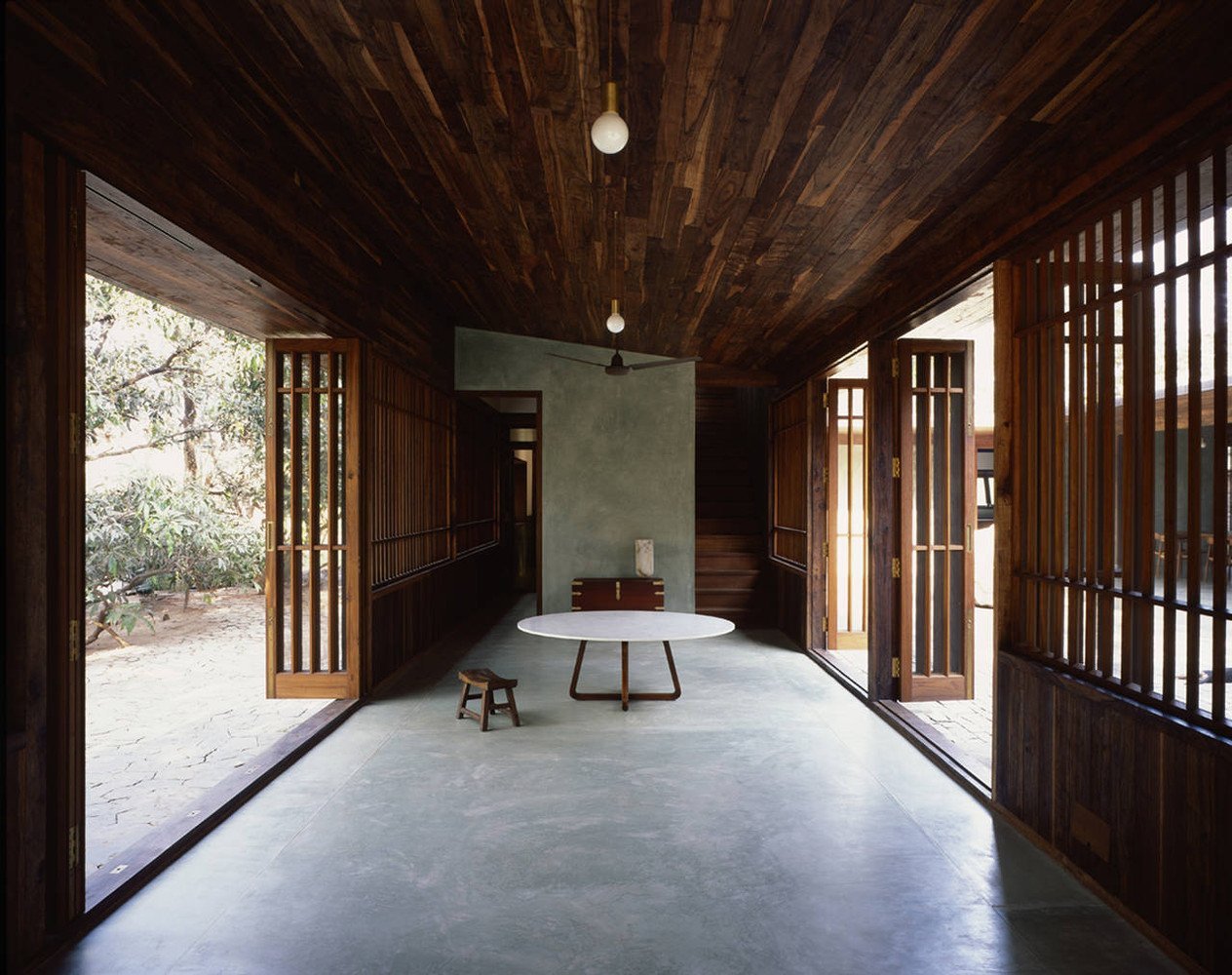

En una fotografía de un interior, localizá la abertura visible, el borde de una sombra y una superficie iluminada. Después compará otro encuadre del mismo lugar. Escribí qué cambia y qué datos no conocés, como hora, exposición o tratamiento de la imagen.

Para representar un material en un ejercicio propio, separá color, textura, relieve y respuesta a la luz. Probá primero una superficie con iluminación constante y luego cambiá una sola variable. No uses el brillo de una foto para afirmar la composición o el desempeño técnico de un material.

La intención del ejercicio es aprender a describir y comprobar decisiones de representación. Un encuadre atractivo por sí solo no mide iluminación, ventilación ni comportamiento térmico.

Un ejercicio de visualización con entregas concretas

1. Pregunta: elegí una relación que querés mostrar, por ejemplo cómo se percibe un patio desde dos posiciones.
2. Base: prepará un modelo propio y una lista de dimensiones conocidas y supuestas. No copies medidas estimadas de una foto como si fueran cotas.
3. Dos cámaras: guardá su posición y usá la misma geometría en ambas vistas.
4. Prueba: mantené el resto de las variables y cambiá una decisión, como una abertura o un acabado. Identificá qué se modificó.
5. Entrega: presentá las dos vistas, el dibujo que las relaciona, la referencia citada y las preguntas pendientes.

Podés usar la guía de qué muestra un render para definir el propósito de las imágenes. Para practicar modelado y presentación, revisá el programa del curso de SketchUp y D5 Render, sus ejercicios y requisitos.

Qué documentación pedir para profundizar el estudio

Antes de trasladar una idea a otro proyecto, reuní ubicación, geometría del lote, programa, dibujos con cotas, niveles y las condiciones que deban verificarse. Registrá la fuente y versión de cada archivo. Usá la guía de documentación de una vivienda para ordenar qué información necesitás en cada etapa.

Si estudiás una referencia para presentar tu propio trabajo, incluí el crédito de la obra y diferenciá tus decisiones y supuestos. Consultá al titular del material las condiciones para reproducirlo o usarlo en otra publicación.

Fotografías de referencia

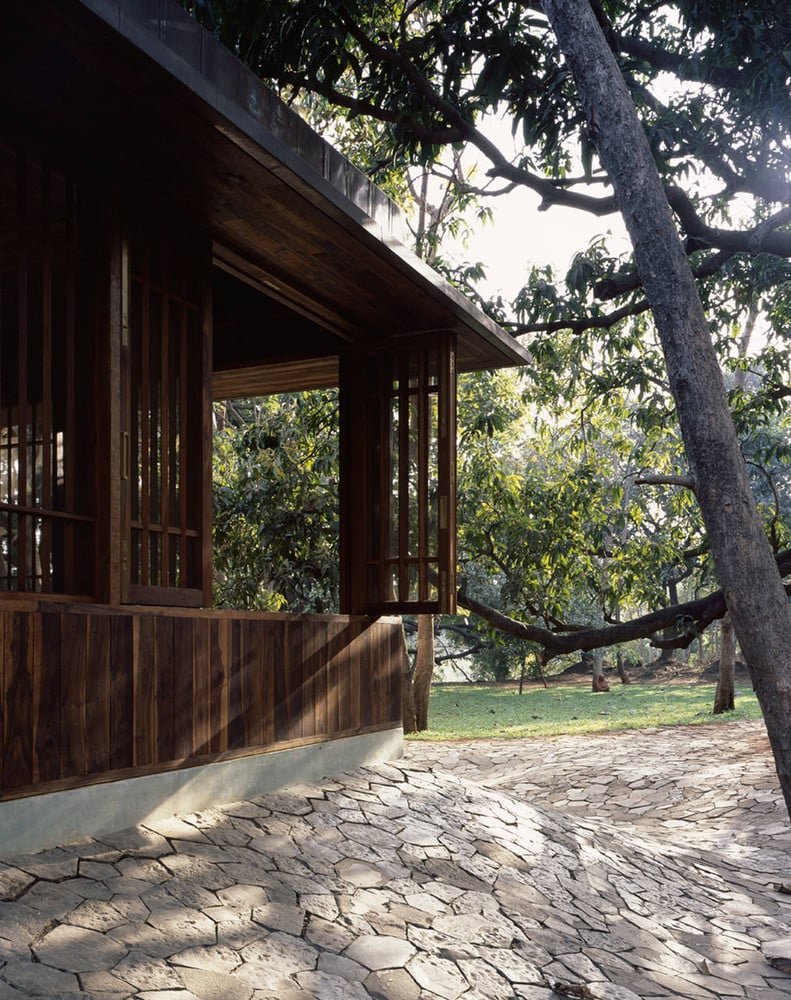

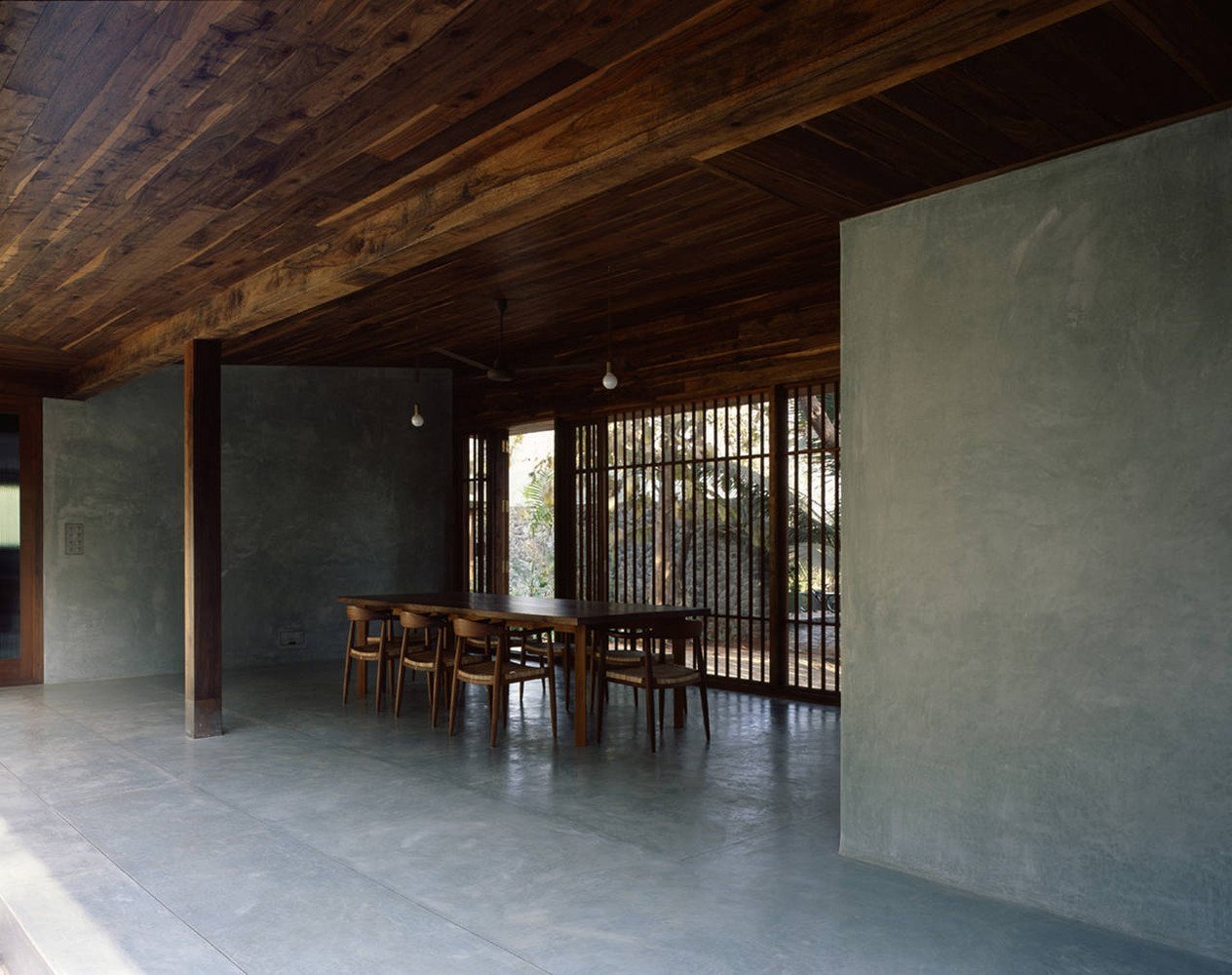

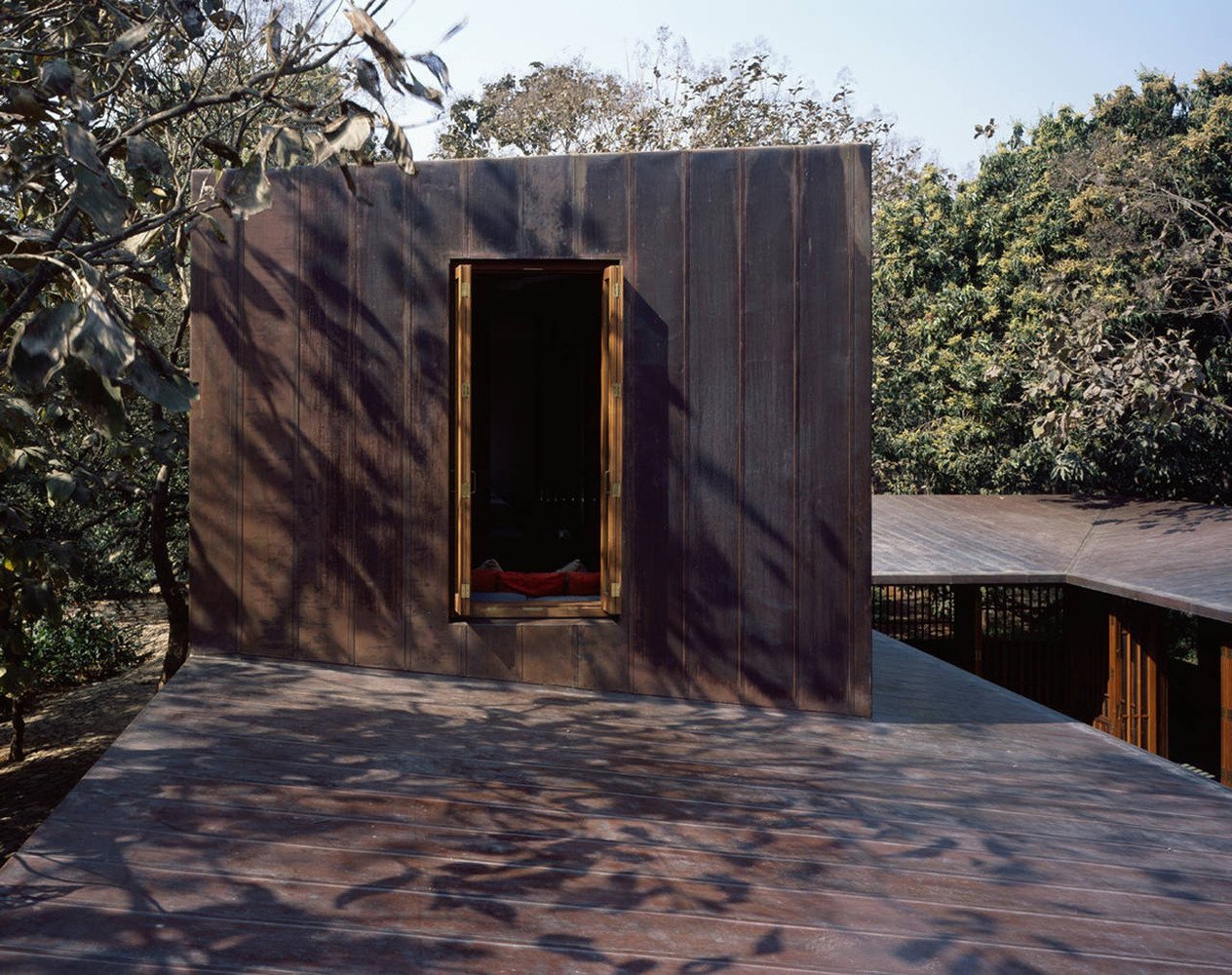

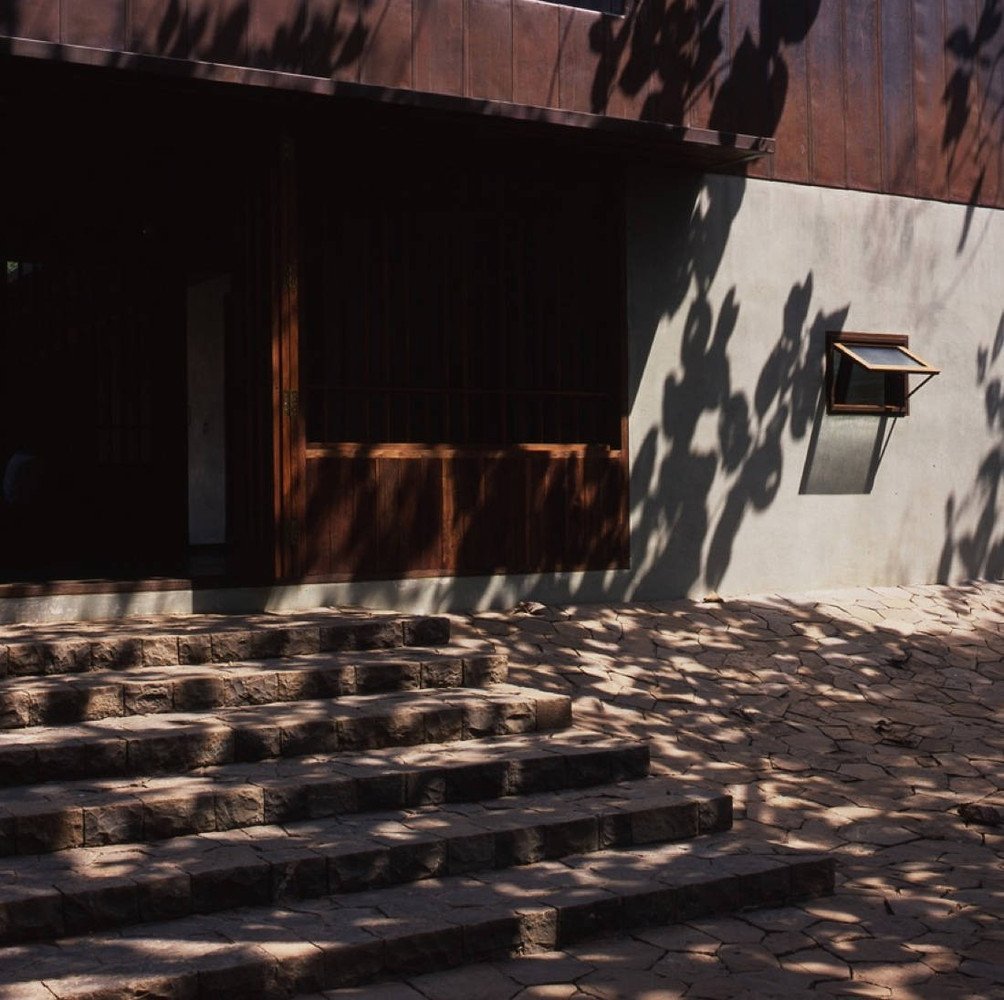

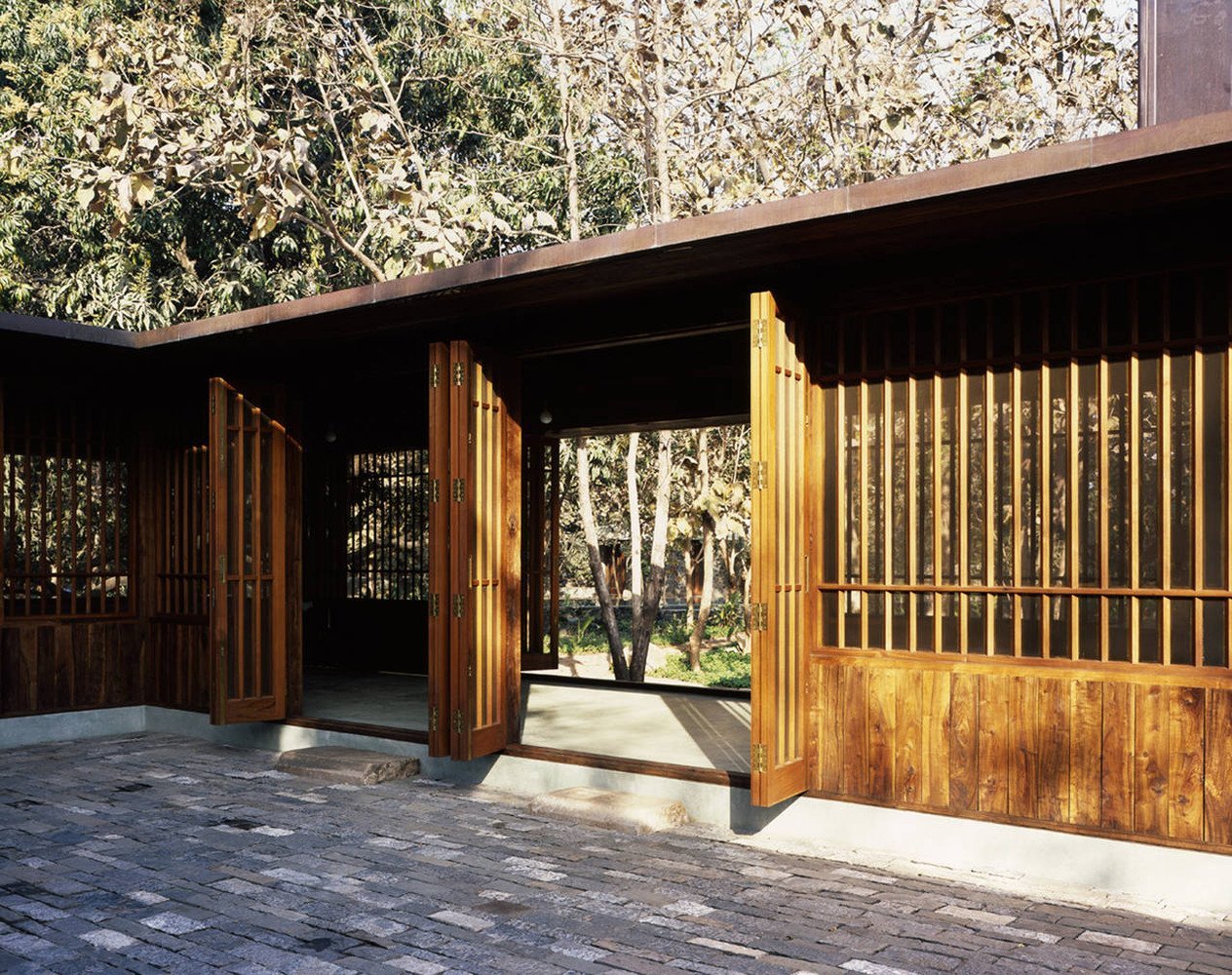

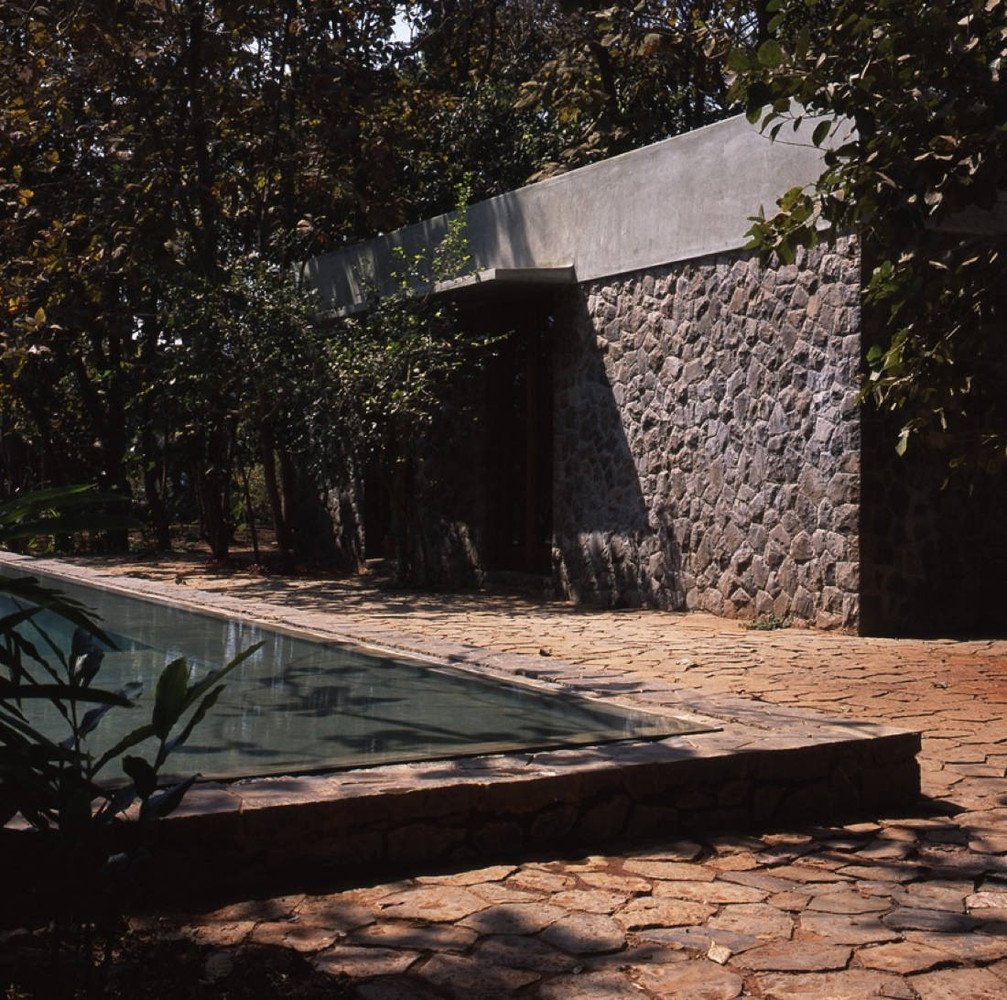

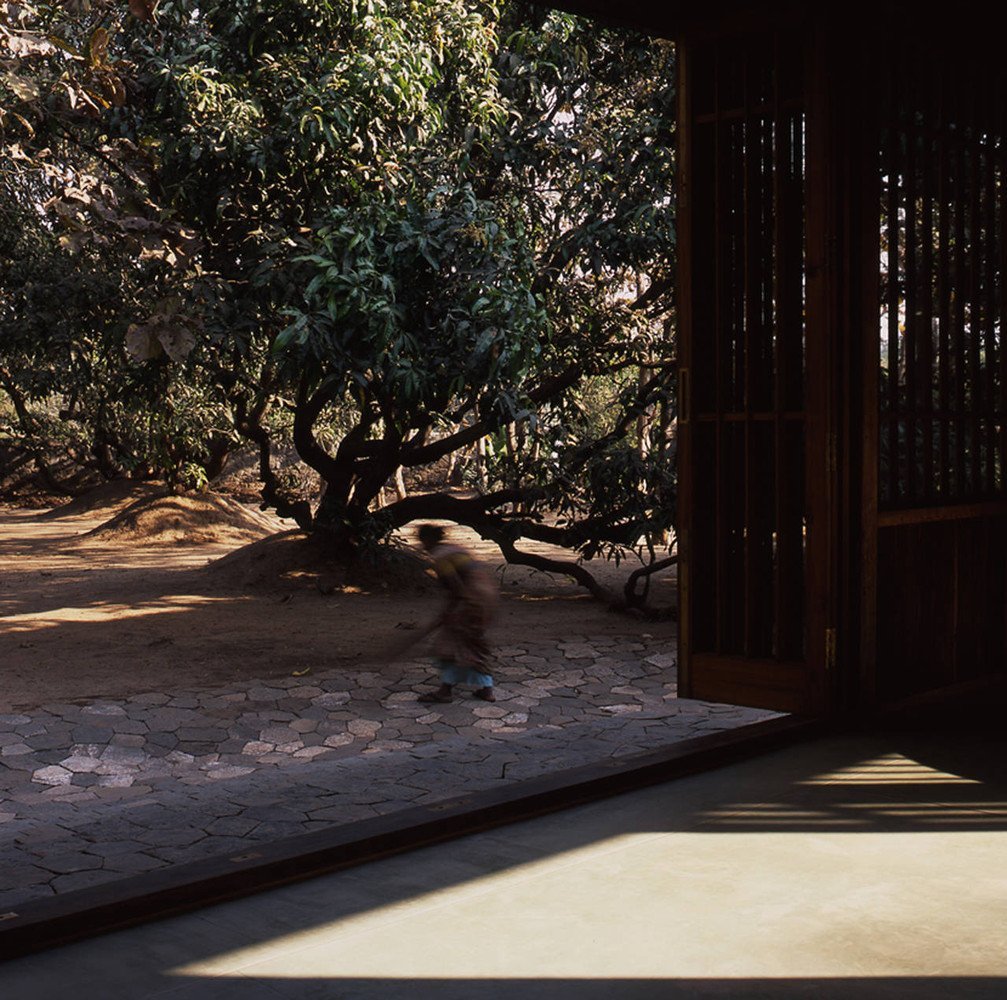

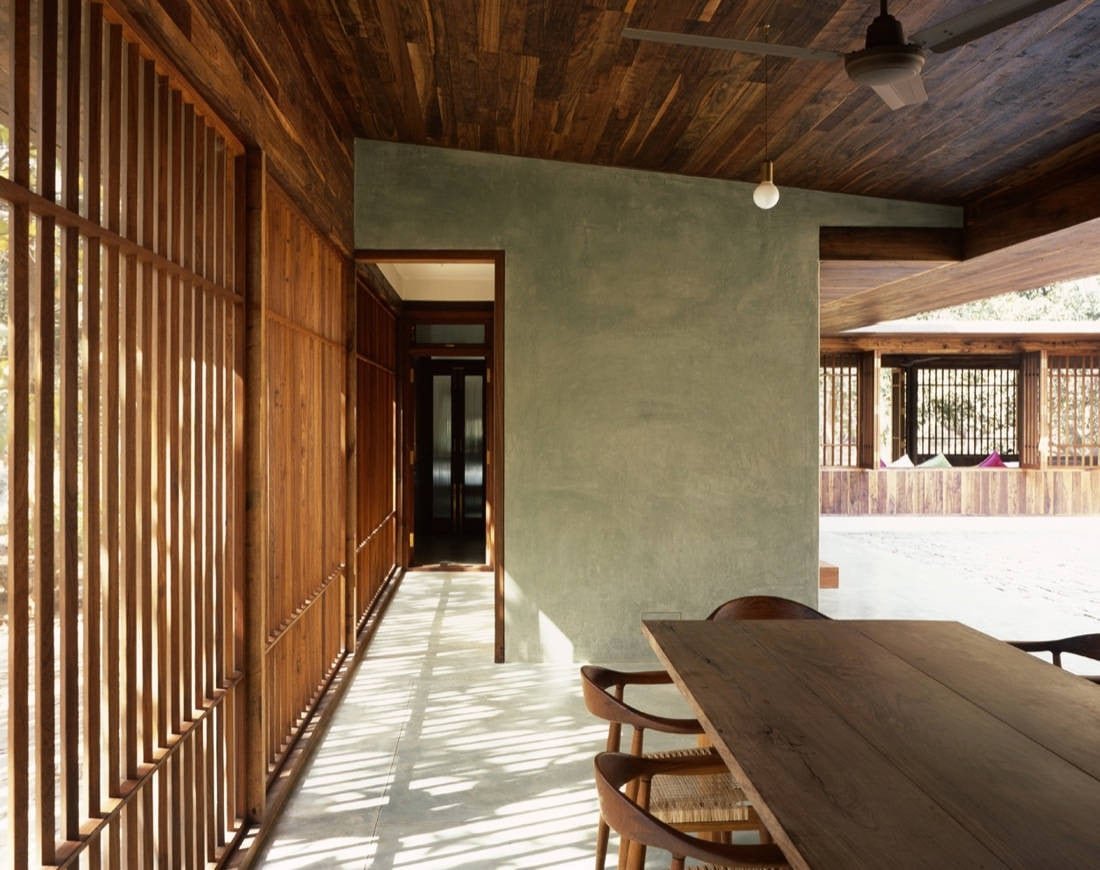

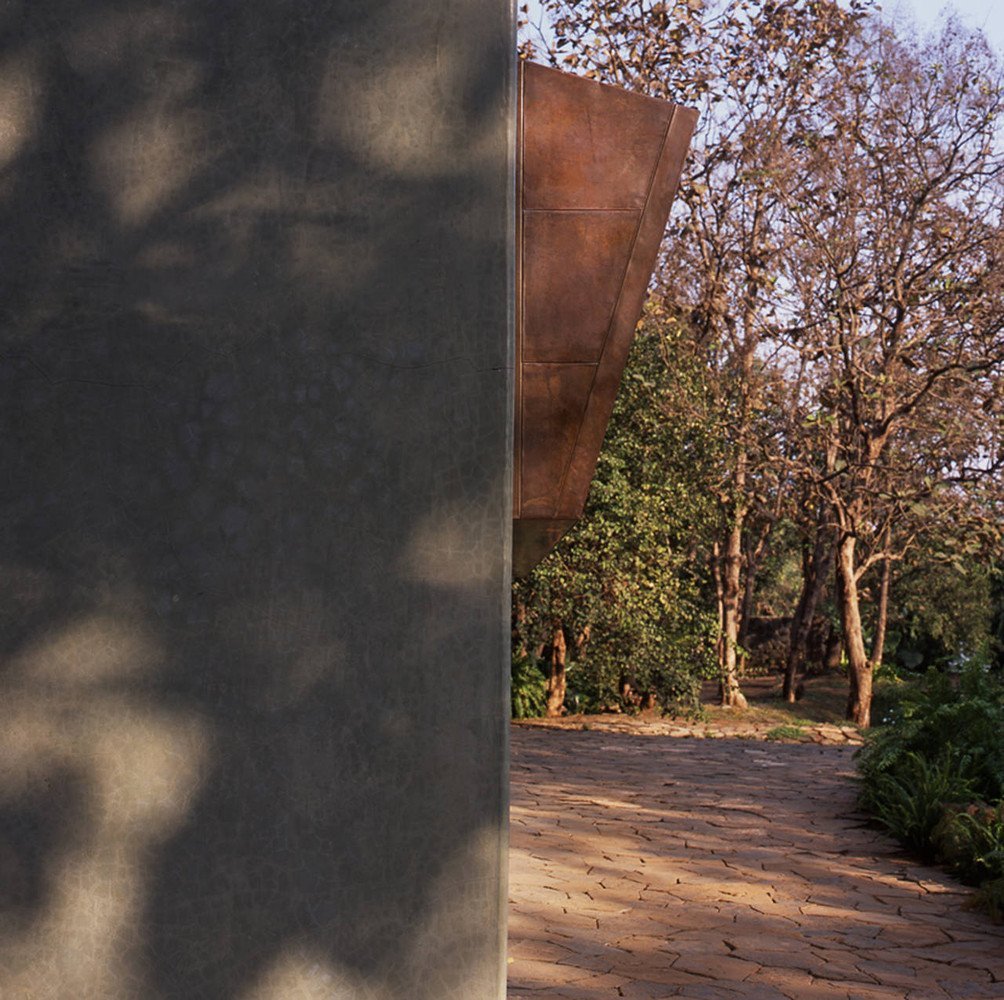

Las 37 fotografías de esta galería se conservan del artículo original. Cada enlace abre su archivo completo. Comparalas con las plantas y vistas y con la publicación de referencia y sus créditos.
